ログハウス施工マニュアル

2.作業に入る前に
　2.3　ログ（丸太）の種類

樹種	国産材――ヒノキ、スギ、カラマツ、ヒバなど輸入材――ウエスタンレッドシーダー、ダグラスファー、ヘムロック、スプルース、パインなど。
丸太は以下のようなものがいいとされています。
	・テーパー（元口～末口径の差）の少ないもの。・曲がり、ねじれの少ないもの。・ダメージ（割れ、キズ、クサリ、虫など）の少ないもの。・死節のないもの（生き節も少ないほうがよいが高価）。・丸太の直径は細いほど加工手間がかかる（本数が多くなる）。・ハンドカットでカットしやすい寸法は、25～35cm。・なるべく寒期に伐採したもの（虫や水にも強い）。・なるべく芯が中心にあるもの（狂いにくい）。・なるべく年輪の目の込んだもの（腐りにくく強度もある）。・なるべく節の少ないもの（高価だが美しく加工も容易）。

〈参考資料〉　財団法人日本住宅・木材技術センターで定めた「ログハウス部材品質基準」と「ログハウス原木基準」 ログハウス部材品質基準

基　　　準

解　　　説

１．	適用範囲この基準は機械を用いて加工されたログハウス部材を対象とする。
２．	等級ログハウス部材は、その品質に応じて特等と１等に区分する。

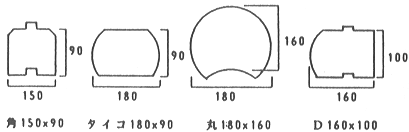

３．	表示ログハウス部材の表示にあたっては、部材形状を角、タイコ、丸、Ｄ型の４種類とし部材幅、働き高さの公称寸法を以下にしたがって表示するものとする。なお、寸法はmm単位で表すものとする。
４．	寸法、精度以下の加工精度に関する規定はログハウス部材加工時のものとする。なお真円丸棒部材の直径は10mm単位のものを基準とする。１）ログハウス部材については、その断面に関して高さ、幅の外形寸法および溝加工等の各部寸法、さらに部材長さ、交差部仕口位置、形状を明記するものとする。２）部材の加工精度は以下のとおりとする。高さ、幅等の外形寸法　　　　　　　±1mm以内部材長さ、ボルトまたはダボ穴の間隔、仕口位置　　　　　　　　　±1mm以内その他の加工を施した部分の寸法　　±0.5mm以内

この基準は、機械加工部材を対象とするがハンドメイドのログハウス部材には適用しない。
ログハウス部材の強度性能に関する品質については、針葉樹の構造用製材の日本農林規格(以後、製材JASと呼ぶ)に対応させ､特等は製材JAS甲種構造用Ⅱの２級に、１等は同３級に準じている。
ログハウス部材の呼称を標準化し、一般ユーザー、設計者、流通関係者間でのログハウス部材の取引の便を考えて設定した。
部材形状は通常ログハウス部材の形状を参考に、角、タイコ、丸、Ｄの４種類に分類している。中間的形状も考えられるが、その場合、部材形状の呼称の選択はログハウス部材メーカーの自主判断に委ねられている。部材寸法は建築材寸法表示の慣習に従いmm表示とし、壁厚を示す部材幅、働き高さの順に表示することとする。
加工精度の基準値は現在の加工技術レベルや他の同様の基準（例えばプレカット材のAQ認証など）を参考に設定したものであり、外形寸法、長さ、加工位置に関しては１mm精度、加工部形状に関しては0.5mm精度とした。
真円丸棒の直径についてはログハウス部材の設計、流通面での規格化の促進を考慮し、標準直径を10mm単位とするよう設定された。

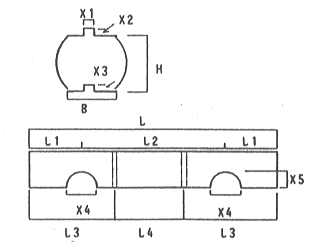

　図において、高さ、幅（円弧部が未加工のものを除く）であるＨ、Ｂおよび長さ、位置に関するＬ、Ｌ１、Ｌ２、Ｌ３、Ｌ４は1mm精度、加工部であるＸ１、Ｘ２、Ｘ３、Ｘ４、Ｘ５は0.5mm精度となる。

５．品質
以下の品質に関する基準はいずれも工場出荷時におけるものとする。

１）	腐朽　　　　　ないこと
２）	虫食い　　　　ないこと
３）	傷、穴　　　　顕著でないこと
４）	曲り曲りは部材の両木口を結ぶ外縁線からの最大矢高を測定し、材長に対する比で表すものとする。曲りは材長の0.5％以内とする。
５）	割れ貫通割れはないこと。木口割れは、木口においては髄を超えてのびていないこと、さらに材面に延びたものはその長さが材長の1/3を超えないこと。材面割れは、軽微なこと。目回りは、髄から半径2cmを超える部分にないこと。
６）	丸身ログハウス部材の所定断面からの断面欠損を丸身とし、丸身は、ログハウス部材の設計断面積の10％を超えないこと。また、丸身はｌカ所であり、かつ長さは60cm以下であること。なお、壁の水密性に影響を与えるような丸身はないものとする。
７）	平均年輪幅平均年輪幅は、等級により以下のとおりとする。特等　8mm以下１等　10mm以下
８）	節各等級における節径比は次の表に基づくこと。なお、死節は顕著でないこととする。特等　　　　１等単独節径比　40％以下　　60％以下集中節径比　60％以下　　90％以下節径比の計算にあっては、ログハウス部材断面に内接する面積最大の矩形断面に関して行うものとする。矩形断面を求める場合には背割を無視するものとする。したがって節径比はログハウス部材表面の節の心と髄を結ぶ直線が横切る矩形断面の辺長を用いて計算するものとし、節径比の計算は各材面ごとに行うものとする。なお、節径比の計算においては傷、穴を節とみなして扱うものとする。節径比(％)＝100×ka/Bあるいは節径比(％)＝100×kl/Hの大きいもの
９）	繊維傾斜部材の長軸に対する繊維傾斜は､特等にあっては1/8以下、１等にあっては1/6以下とする。
10）	乾燥材、防腐処理材乾燥ログハウス部材と表示する場合は、工場出荷時において含水率が15、20、25％以下のものをそれぞれD15、D20、D25と表示するものとする。防腐処理等の薬剤処理の表示にあっては、JAS､JISあるいはAQの基準に準じるものとする。
11）	その他反りやねじは使用上支障のない程度とする。

品質基準に関しては、丸太および特殊な形状を持つ部材の強度性能についてのデータが整備されておらず、根拠とすべき数値に乏しい現状にある。しかし角ログ等では形状的に製材に近いこともあり、製材JASとの整合性も必要になってくると思われる。そこで､製材JAS甲種構造用Ⅱ（曲げ部材、平角、正角等）の基準値を参考に調整した。
腐朽、虫食いについてはログハウス部材がそのまま壁表面材料となること、アンケート調査でも制限すべきものとしての指摘頻度が高いことから、“ないこと”とした。
曲りは製材､JASに準じた。
割れ

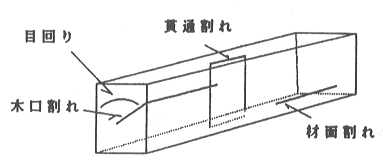

ここで述べている貫通割れ、木口割れ、材面割れ、目回りは次の図に示すものである。

製材JASでは強度的性質に影響する割れとして貫通割れと目回りのみを制限している。ログハウスでは貫通割れが水密性に直接影響するため禁止することとした。したがって背割とつながった材面割れは貫通割れとみなすものとする。木口割れ、材面割れについては耐久性及び視覚的な問題から制限値を設けたものである。材面割れの軽微なこととは、割れの幅が３mm以下のものとする。また材面に延びた木口割れも幅は３mm以下に制限される。目回りについては横圧縮荷重下では拡大していく危険性があるため、髄近辺を除いて禁止することとした。
丸身

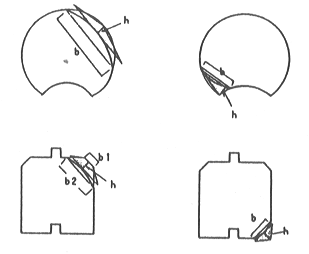

丸身による断面欠損面積の計算は実際的に困難な部分が多いものと思われる。ここでは計算の簡略化のために丸身面積を原則的に丸身の長さｂと深さhからなる三角形の面積（場合によっては台形）で求めることとした。計算例を以下に示す。

　ログハウスが構造計算可能な設計自由度の高い構法として発展していくためには、ログハウス部材の許容応力度等を整備していく必要がある。しかしログハウス部材は角型から円型状まで種々の断面形状があり、設計計算が煩雑になるのはもちろん、評容応力度設定における強度低減因子の評価方法等に関しても問題となってくる。ここでは、ASTM D3957を参考にして内接矩形断面への置き換えを用い、これを設計断面と考えることとした。
節径比の計算にあたっては、節径には部材表面における節の接線径、辺長にはこの節が横切る内接矩形断面の辺長を用いて行うこととした。
単独節径比は各材面における節径比の最大値、集中節径比は各材面において15cm長さの材面に存する節にかかる径比の合計で最大のものとする。
節径比の基準値は製材JAS甲種構造用Ⅱの３級材の狭い材面の値と同一のものとした。
原則的に、節径は部材外周に沿って測定するが、曲率等を無視して直線的に測定してもよい。また、凹凸により節径の測定が困難な場合、あるいは仮想矩形断面上の節径と著しく異なる場合には、矩形断面の辺に平行に測定するものとする。以下に節径比の計算例を示す。

節径比の計算例

節径k1、k3については外周に沿って径を測定できないため材幅に平行に径を測定する。k2'が測定しにくい場合はk2でもよい。
節径比はkl/B､k2/B､k3/Bから求める。
k4は節の心が矩形断面の材せいを横切っているため、側面に沿って測定する。
k5は同様に材幅を横切っているため底辺に平行に測定する。
節径比はk4/H、k5/Bから求める。
k6は外周に沿った測定が可能だが、矩形断面での節径と著しく異なってくるため材幅に平行に測定する。
k7は外周に沿った測定ができないため底辺に平行に測定する。
節径比はk6/B、k7/Bから求める。
k8、k9はそれぞれ節の心が材せい、材幅を横切っているため、節径比はk8/H、k9/Bから求める。

ログハウス原木基準

基　　　準

解　　　説

１．	適用範囲この基準は､機械を用いて加工するログハウス部材用原木に適用する。
２．	等級ログハウス用原木は、品質に応じて特等と１等に区分する。
３．	寸法ログハウス用原木の標準寸法は次の通りとする。直径14cm以上の丸太については2cm括約とし、14cm未満の丸太については1cm括約とする。なお、表示直径を下回らないものとする。長さは、２、３、４、５、６、８、１０、１２ｍの８種類とする。

　原木の長さは、流通の実態や具体的なログハウスの設計例等を参考にして設定した。

４．

品質

１）	腐れ　　　　　ないこと
２）	虫食い　　　　ないこと
３）	曲り曲りは丸太の末元中心線からの最大矢高を測定するものとし、末口直径の比で表すものとする。Ｓ字曲り、２方向への曲りはそれぞれの矢高の合計を最大矢高とする。曲りの制限値は、等級により以下のとおりとする。曲り　　１級　　　10％以下２級　　　20％以下Ｄaを末口直径とすると曲り(%)=100×ta/Da あるいは曲り(%)=100×（t1+t2)/Da
４）	割れ貫通割れ　　ないこと木口割れ　　髄を超えて伸びていないこと材面割れ　　材長の１／３以下目回り　　　髄より半径2cmを超える部分にないこと
５）	平均年輪幅丸太の平均年輪幅は、末口で測定し、特等にあっては８mm以下、１等にあっては10mm以下とする。
６）	根張り元口直径は元口より１ｍ部位の直径を6cm以上超えないこと。

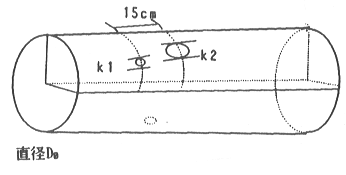

７）	７）節節径は接線径を測定するものとし、集中節径比は15cmにかかる節径の合計値とする。死節は顕著でないこと。単独節径比は、特等にあっては丸太直径の30％、1等にあっては丸太直径の45％を超えないこと。集中節径比は任意の丸太表面の１／４の部分で最大の集中節径比が、特等にあっては丸太直径の45％、1等にあっては丸太直径の60％を超えないこと。単独節径費(％)＝100×k2/Do 集中節径費(％)＝100×(k1十k2)/Do

品質基準は概ねログハウス部材の品質基準に準拠して設定した。

曲り
曲りの計算に関しては矢高を材長で割る製材方式と直径で割る素材方式、矢高の測定についても木口外縁線からの偏差を測定する方式と両木口中心線からの偏差を測定する方式がある。
ここでは、木口外縁線からの矢高では根元曲りや根張り部の影響が大きいことから、木口中心線からの矢高を測定することとした。また、曲りを木口直径比としたのは原木が丸棒加工等を施されることを前提にすると、長さ比とするよりも製品加工上有効と考えられるためである。
基準値はこれまでの経験や素材JAS等を参考にして設定した。
根張り
オーストラリア規格､ＡＳＴＭ規格等では元口周囲長を元口より0.9m部位の周囲長より203㎜(直径換算65mm)を超えないこととし、根張りに対する制限が設けられている｡､根張りは丸棒成型時における加工手間との関連になってくるため、この値を参考にして基準値を設定した。
ただし、材長が標準長さを超える丸太、いわゆる延寸のある丸太については、標準長さにおける元口径とそれより１ｍ部位の直径について判定するものとする。
節

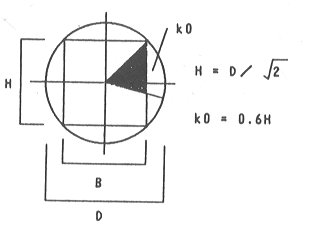

丸太表面における許容節径値については以下に基づいている。直径Ｄの丸太から正角の角ログをとるものとする。

角ログの辺長（Ｈ）はD/√2となり、正角での節径比を60％とすると節径は0.6×D/√2が得られる。丸太ではより大きな節径まで許容されてくることになるが、高さＨのタイコ材にした場合には許容値を超える丸太となってくる。したがって丸太表面において許容値を0.6×D/√2としておけば、タイコ材、角材のどちらに製材しても節径比は満たされることになる。
節径比を丸太の直径に対する比で表すと、正角の節径比60％は丸太直径の42％、同90％は直径の63％、同40％は直径の28％が得られる。
